Applications

Semiconductor Analysis

반도체 패키지 내부 구조 및
결함을 정밀 분석하는

신뢰성 검사 솔루션

반도체 패키지의 품질과 신뢰성은 내부 구조의 완전성과 미세 결함의 유무에 의해 결정됩니다.
AMFIS의 Semiconductor Analysis Platform은 고해상도 X-ray 2D / 3D / CT / CL 기술을 기반으로
BGA, Package, TSV, TGV, Interconnect 분석 구조의 내부 상태를 비파괴 방식으로 정밀 분석합니다.
공정 검증부터 불량 원인 분석까지 전 단계에 적용 가능하며, 정량적 데이터 기반으로 품질 향상 및 수율 개선을 지원합니다.

적용 분야

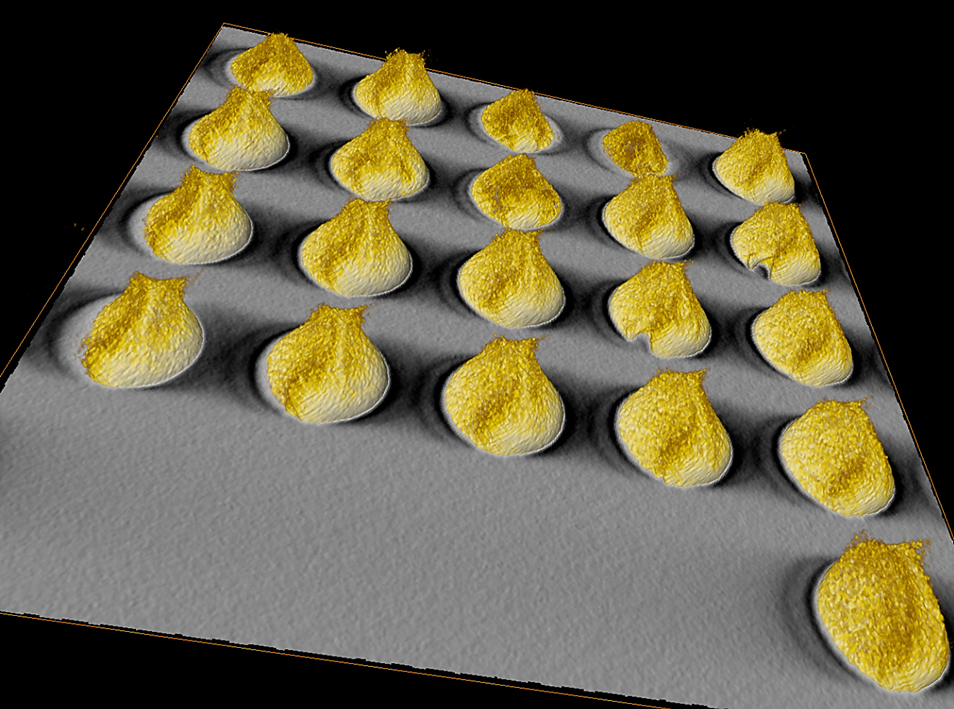

BGA Void Inspection

BGA 솔더 내부의 Void 발생 여부 및 분포를 분석하여 접합 신뢰성 및 열/전기적 성능 평가

Package Failure Analysis (FA)

반도체 패키지 내부의 구조적 결함 및 불량 원인을 분석하여 공정 개선 및 품질 안정화 지원

Internal Structure Verification

Die, Wire, Bump, Substrate 등 패키지 내부 구조를 비파괴로 확인하여 조립 상태 검증

Assembly Quality Inspection

솔더 접합 상태, 정렬 상태 및 접합 품질을
분석하여 조립 공정의 품질 수준 평가

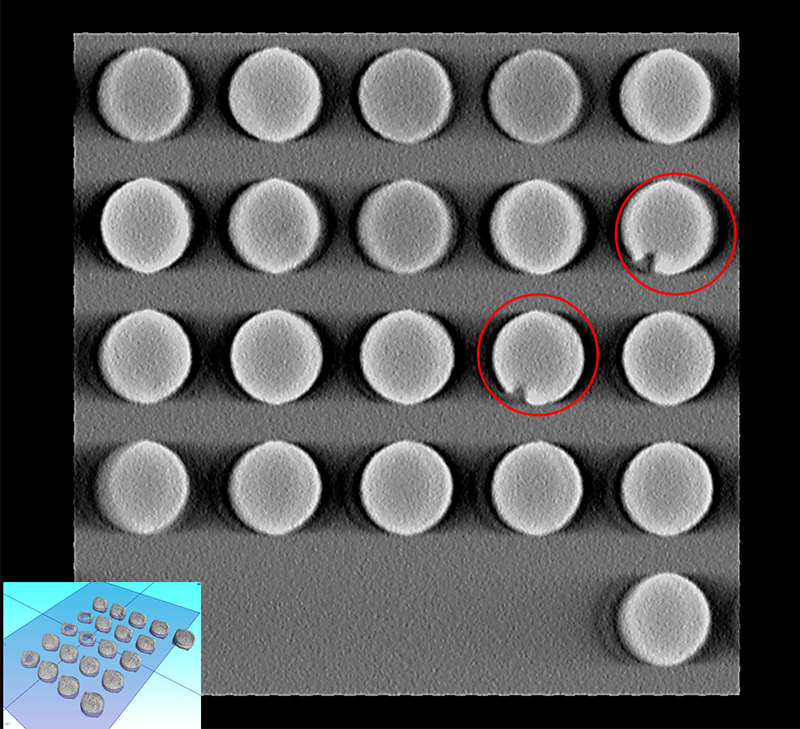

Defect Detection & Reliability

Crack, Void, Delamination 등
미세 결함을 검출하여 장기 신뢰성 및 제품 수명 평가

AI 기반 분석

본 플랫폼은 AI 기반 자동 분석 기능을 통해 반도체 패키지 내부의 결함을 신속하고 정확하게 판별하며, 데이터 기반의 수율 향상 및 공정 최적화를 지원합니다.

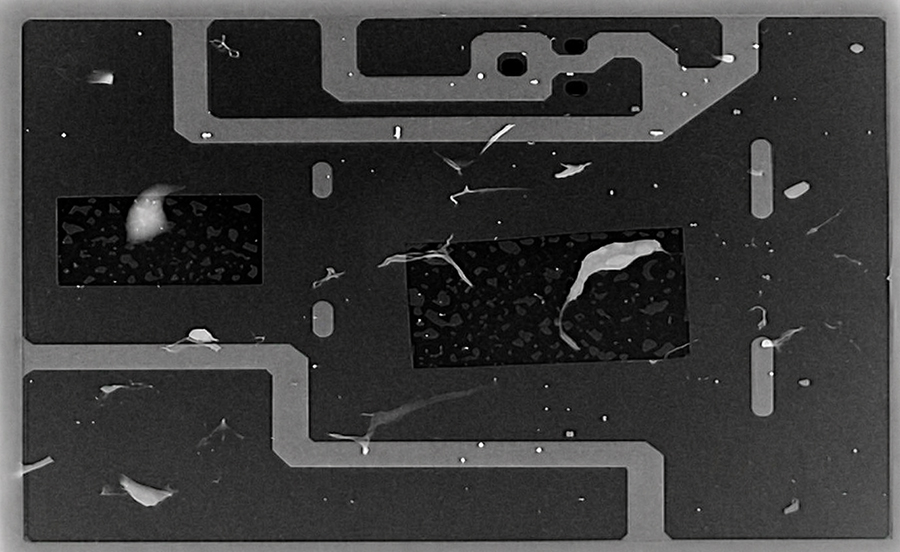

BGA Void Inspection

Package Failure Analysis (FA)

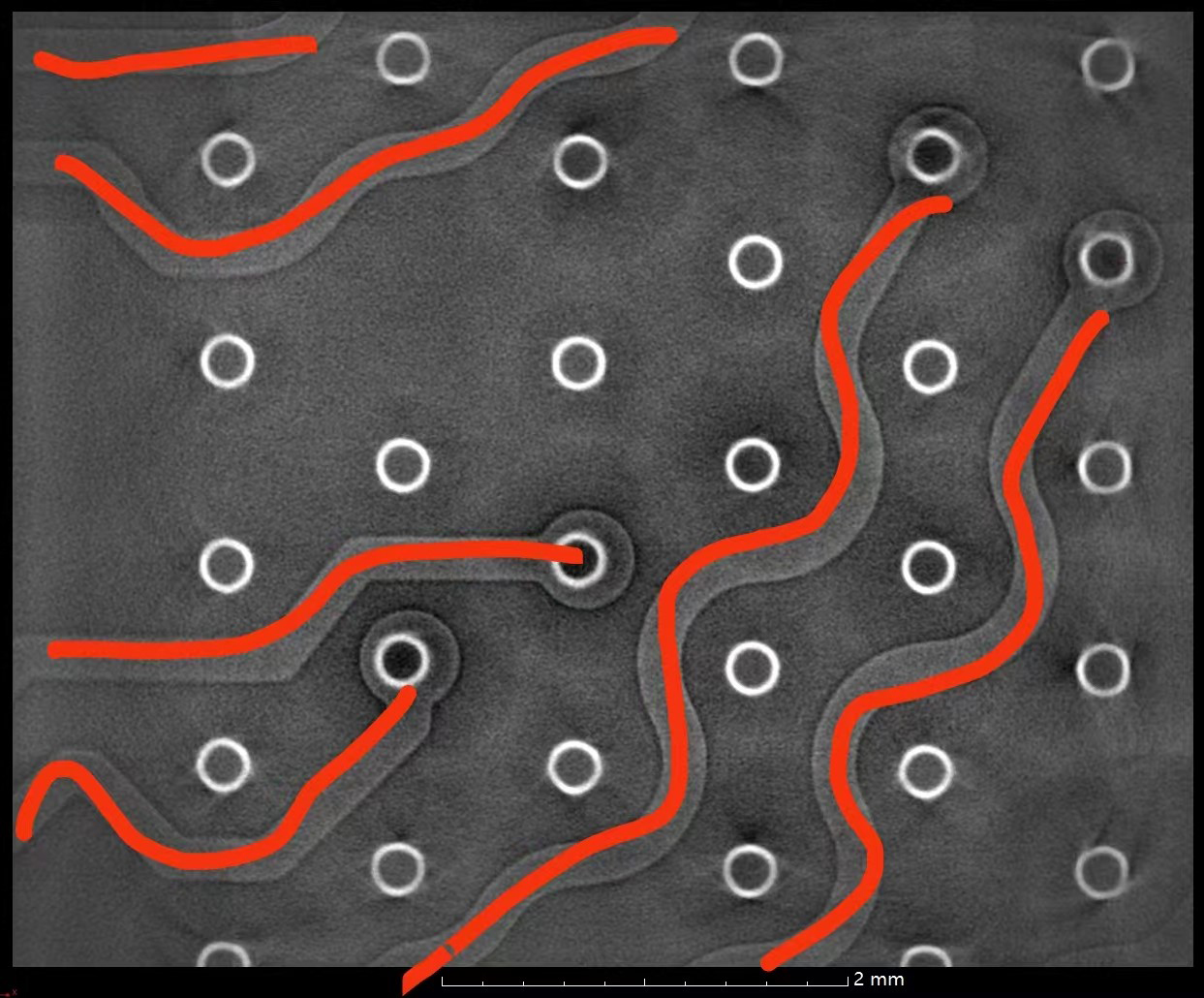

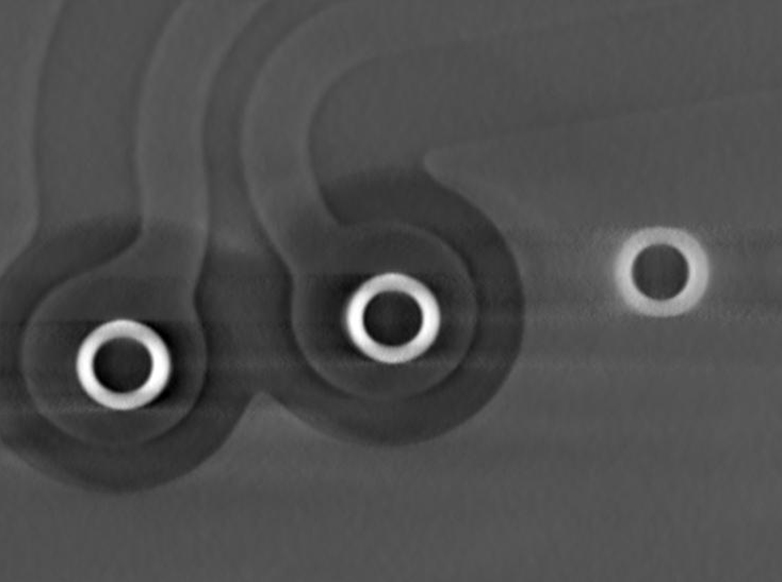

Internal Structure Verification

Assembly Quality Inspection

Defect Detection & Reliability Analysis
